型號：HK-GW-180
時間：2024-11-13
訪問量：3466
1、設備參數
1.1.設備名稱 熱濫用試驗箱
1.2.設備型號 HK-GW-180
1.3.符合標準 GB 31241-2014《便攜式電子產品用鋰離子電池和電池組 安全要求》標準要求：將電池按照規定的試驗方法充滿電后，將電池放入箱中。以（5±2）℃/min的溫升速率進行升溫，當箱內溫度達到130℃±2℃后恒溫，并持續30min。
接收標準：電池應不起火、不爆炸。

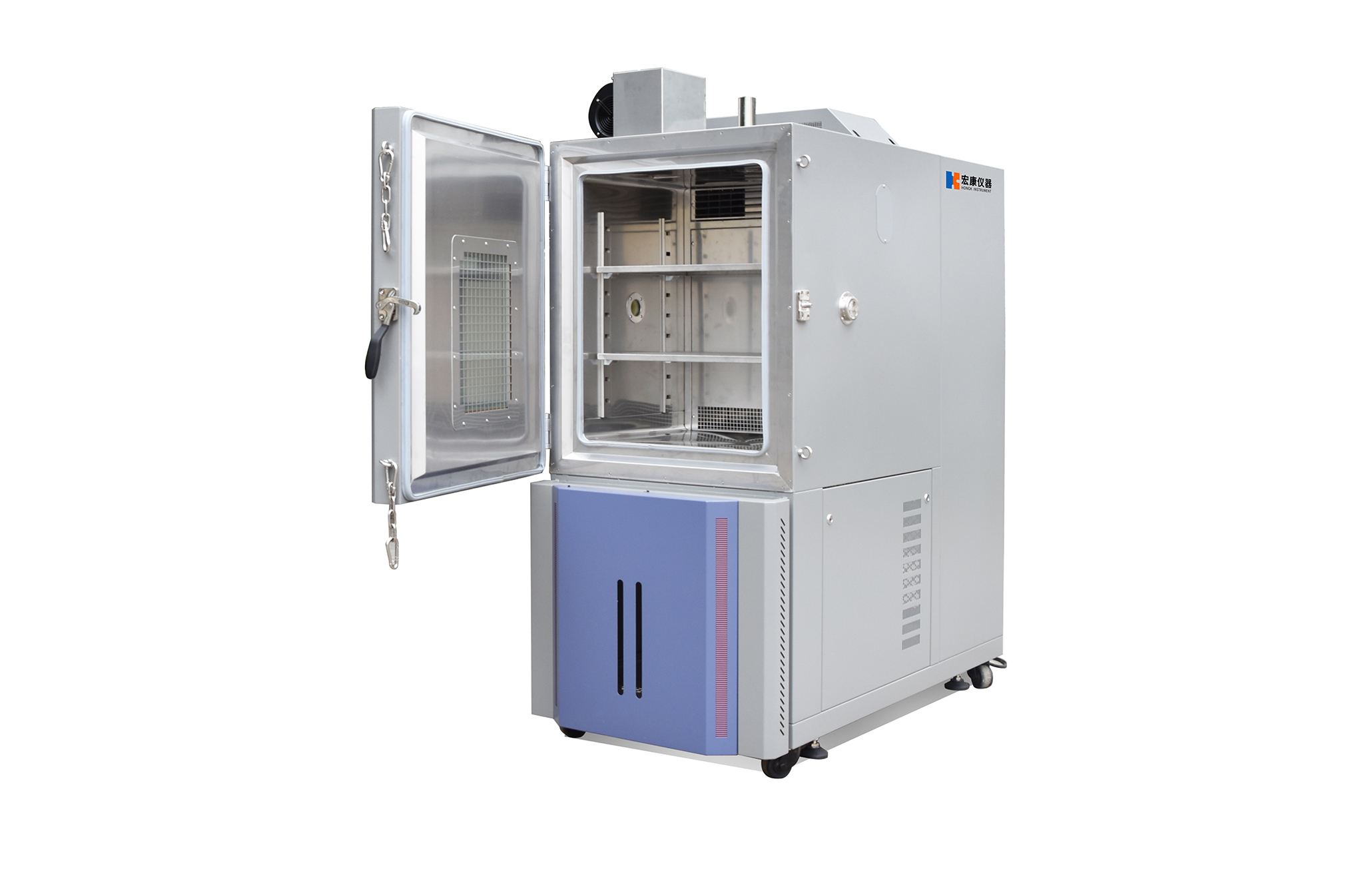

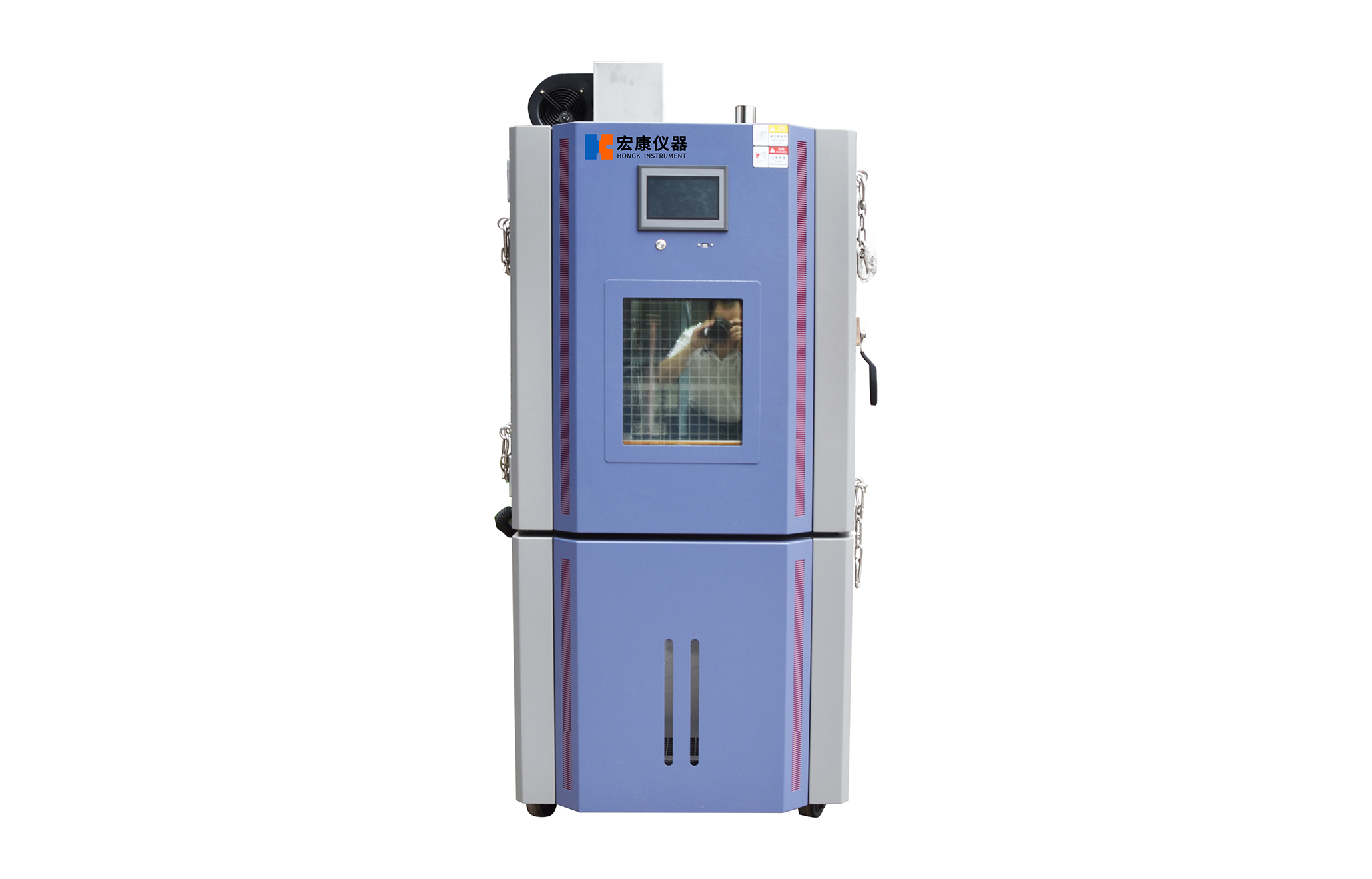

1.4設備外觀 本機為上下式結構，箱體上部為試驗區、控制器安裝在箱門上，電器控制在箱體左后方，安全、可靠。
1.5設備主要功能 主要用于電池安全性能檢測中爐熱試驗、加熱測試等（適用于 3C 單體電芯或3C 電池組小于 10AH）。
1.6.內箱尺寸 （W*H*D，單位：mm）600*600*500
1.7.外箱尺寸 （W*H*D，單位：mm）約830*1600*1900（含頂部電機高度）
1.8溫度范圍 RT+10℃～+150℃可任意調節
1.9.控制精度
溫度分辨率：0.01℃ 溫度偏差：±0.5℃
溫度均勻度：≤ 2℃ 溫度波動度：±0.5℃
升溫速率：5℃±2℃/min（線性可調節）
負載：3KG
2.0.計時設置 9999H59M59S可設置
2、箱體組成結構
2.1.內箱材料 SUS304#不銹鋼板，1.2mm厚
2.2.外箱材質 冷軋鋼板烤漆處理1.2mm厚
2.3.照明功能 門外部裝有 LED 燈,節能高亮度,方便觀察測試區電池測試時的狀態；
2.4.排煙功能 測試產生的煙霧廢氣可通過頂部的鼓風機通過管道排放到室外；排煙孔直徑50mm，排煙管；
2.5.安全防爆 門裝有 20mm 厚度的鋼化防爆玻璃；玻璃前面安裝了一張活動的不銹鋼絲隔網,增加安全性能,同時也方便抽取清理；外部的鏈接鉸鏈門鎖采用高強度的標準配件，安全,方便安裝與更換；箱體后部帶有防爆泄壓門 300*300mm。
2.6.保溫材質 采用耐火級高強度 PU 聚氨酯發泡保溫絕緣材
料(比一般 PU 更具斷熱,耐火功效),保溫系數:小于 0.0212kcal/m?hr，厚度100MM
2.7.組成 測試區、風機、電熱、電氣、控制器
2.8.溫度控制 控制器、固態繼電器、電熱、循環風機、PT-100傳感器
2.9.箱門及觀察窗 單開門防爆把手、防凝露電熱裝置，真空自動除霧透明帶照明燈觀察窗，尺寸230X270mm
3.0.密封條 耐高溫硅膠密封條
3.1.引線測試 開Φ50mm的測試孔或由客戶指定測試孔尺寸，并附上相應保溫隔熱配件及專用的密封軟塞
3.2.樣品架 箱內設置可隨意調整的樣品分度架及樣品放置托盤架，標準配置2塊，每塊承重15KG均勻分布
3.3.箱體移動 箱體底部安裝移動腳輪及定位腳杯
3.4.總重量 約260KG
4、電氣控制系統：7寸真彩寬屏控制器
4.1控制器 設定范圍：最大溫度范圍上下限5℃
顯示分辨率：溫度：0.01℃；時間：0.1min;
溫度測量：PT100型鉑金電阻
RS-232/R485通訊界面：可顯示曲線,資料獲取,可做為監控及遙控系統
4.2.畫面顯示功能 溫度設定(SV)實際(PV)值直接顯示
可顯示執行程序號碼,段次,剩余時間及循環次數, 運轉時間顯示
程序編輯以及圖形曲線顯示
具單獨程序編輯畫面,每頁可輸入4個段次溫濕度,時間
定點或程序動作狀態顯示
語言轉換可以切換中文/英文
大屏7寸真彩顯示屏幕
5、加熱加濕、除濕系統
5.1.加熱發熱管 采用進口鎳鉻合金電加熱器
5.2.加熱控制方式 無觸點等周期脈沖調寬，SSR（固態繼電器）
5.3.熱恒定方式 智慧型自動加溫，P.I.D控制達到所需要的溫度
6、空氣風量循環系統
6.1.試驗樣品放置在測試空間內，需要保證樣品表面溫度及濕度的均勻性，必須對測試空間氣流進行強制循環。本設備內置空氣間、循環風道及不銹鋼循環風機，通過頂部背葉窗及散流器，風均勻的從頂部吹出，將調和室中調和好的溫度、濕度散發到測試空間，從而達到均勻的控制溫濕度的目的
6.2.采多翼離習式風扇及密封型馬達,不易失油及束心
6.3.擴散重直,水平交換,弧型循環送風方式
6.4.可調式側吹出風口及護網回收口
6.5.特殊訂制可調式百葉送風循環系統
7、安全保護系統
7.1.附有無熔絲保護開關
7.2.極限超溫，風機、電機過熱繼電器保護
7.3.電源：漏電保護，超載及短路保護
7.4.溫濕度過零點閘流體功率控制器保護
7.5.
8、設備工作環境
8.1.環境溫度：0～35℃
8.2.環境濕度：20%RH～90%RH，非冷凝
8.3.設備噪音：≤50db在機臺正前方離機臺1米并離地面1.2米處測量
9、設備使用需求
9.1.使用場地 地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵；附近沒有強電磁輻射源
A：不小于400mm
B：不小于400mm
C：不小于1000mm
9.2.場地地面承重能力 不小于200kg/m2；設備周圍留有適當?shù)木S護空間,使用場地適當考慮設備排水問題
9.3.設備用電 AC 380V±10%,50Ｈz±1Ｈz，獨立配置相應容量的空氣或動力開關，設備配線長約3米
9.4.設備功率 10KW，最大電流20A
